Современный счетчик электроэнергии – это многофункциональный механизм, способный выполнять большое количество задач: от снятия и сохранения показаний по временным зонам до отправки данных владельцу или ресурсоснабжающей организации. Естественно, не всегда есть необходимость в использовании такого сложного устройства, поэтому простые приборы учета по-прежнему остаются востребованными. Выбор подходящего варианта зависит от конкретной ситуации.

Классификация электросчетчиков

В настоящее время выпускают ИПУ электроэнергии, которые существенно различаются характеристиками и предназначением.

Принцип действия

В зависимости от технологии получения данных, счетчики разделяются на две основные категории.

Индукционные (механические)

Стандартные бытовые приборы, которые долгое время не имели хорошей альтернативы. Принцип работы изделия основывается на магнитном поле, создаваемом катушками напряжения и переменного тока, которое приводит в движение диск циферблата.

Это надежная и долговечная разновидность, не зависящая от перепадов электричества. Кроме того, прибор довольно дешевый, по сравнению с современными моделями.

Но у таких ИПУ есть и недостатки:

  • Старые образцы имели класс точности 2,5, сегодня выпускаются механические счетчики со значением не больше 2,0.
  • Повышенная собственная энергоемкость.
  • Невозможность проводить учет нескольких типов электроэнергии.

Поэтому индукционные устройства постепенно вытесняются более экономичными, но по-прежнему подходят для монтажа в особых условиях эксплуатации.

Электронные

Такие счетчики устроены проще: сетевое напряжение и переменный ток оказывают воздействие на принимающие и преображающие элементы. Они переводят аналоговый сигнал в цифровой, а затем в импульсный, который и отражает реальный расход потребляемой электрической энергии.

Встречаются два вида устройств:

  1. стандартные с жидкокристаллическим дисплеем;
  2. электромеханические изделия, которые позволяют осуществлять считывание данных даже при отсутствии сетевого напряжения.

ИПУ отличаются точностью и возможностью расчета по нескольким тарифам. К тому же изделия довольно маленькие, что обеспечивает удобство монтажа. Существенными недостатками являются цена и чувствительность к колебаниям напряжения.

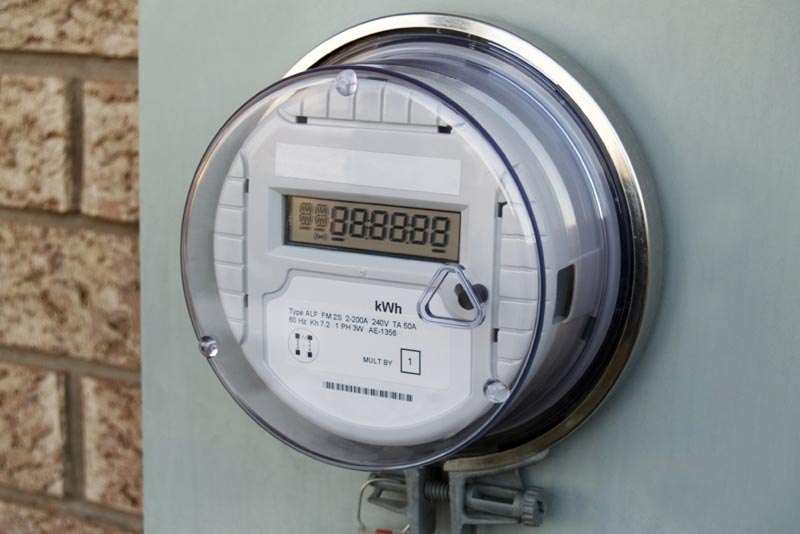

Современный электронный счетчик учета электроэнергии

Класс точности

Этот параметр определяет допустимую погрешность при нормальной работе прибора. Выделяют электросчетчики со следующими значениями:

  • 2,5. Индукционные ИПУ старого образца, которые подлежат замене.
  • 2,0. Максимально разрешенный класс точности для недорогих механических аппаратов, допущенных до монтажа в домах и квартирах.
  • 1,0. Такой класс имеет большинство современных приборов.
  • 0,5 и 0,2. Самые точные счетчики электрической энергии, которые гарантируют достоверные показания.

Учитывается, что погрешность колеблется в обе стороны: при реальном потреблении ресурса 100 кВт для приборов с классом 2,0 итоговое значение может составлять от 98 до 102 кВт.

На заметку! Показатель точности обязательно отражается на передней части ИПУ (цифра в кружочке) и в паспорте.

Сила тока

Прежде чем приобрести электрический счетчик, необходимо определить тип прибора в зависимости от максимальной нагрузки, на которую рассчитан аппарат:

  • Первая цифра – номинальный ток. Чаще всего это 5А или 10А.
  • В скобках или через тире указывается максимальное значение. Встречаются ИПУ с показателем от 40 до 100А. Наименьшие параметры у однофазных устройств, наибольшие – у трехфазных.

Именно в указанных пределах прибор будет работать правильно. Если превысить максимальное значение, то механизм выйдет из строя, а при силе тока ниже минимальной будет нарушено функционирование.

Учитывается, что устанавливать следует счетчик, характеристики которого несколько выше рассчитанной нагрузки вводного автомата.

Выбрать ИПУ по максимальной силе тока несложно: для этого необходимо определить требуемый расход на квартиру или дом с запасом. Точные данные содержатся в проекте от энергосбытовой компании. Если механизм меняется на новый, достаточно списать сведения со старого изделия.

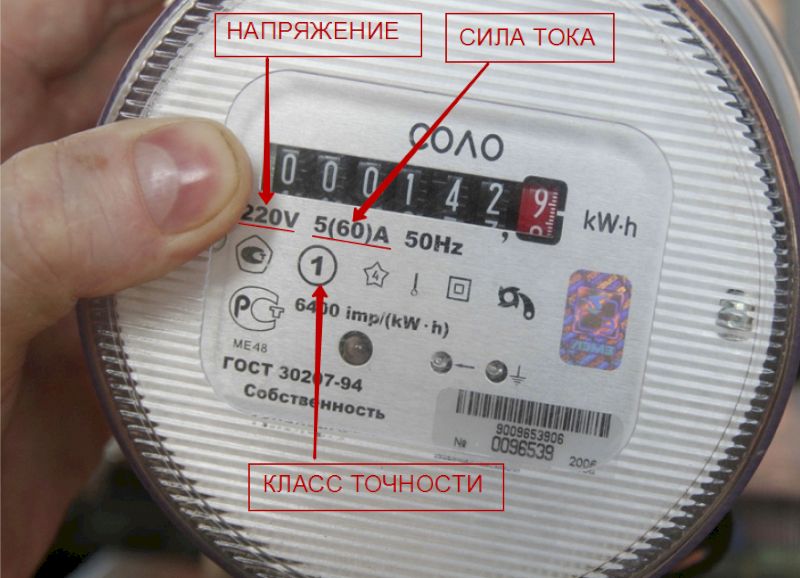

Расшифровка обозначений на циферблате электросчетчика

Количество фаз

Счетчики бывают двух видов, в зависимости от имеющихся электрических сетей.

Однофазные

Наиболее распространенный вариант, который принято ставить в жилых и небольших коммерческих помещениях. Устройство рассчитано на подключение к стандартным двухпроводным сетям с напряжением 220 V и силой тока 5–60А.

Однофазные счетчики электроэнергии имеют небольшой размер, на корпус нанесены соответствующие пометки. Обозначения выглядят следующим образом: напряжение – 220V или 230V, сила тока – 5 (40, 50, 60) А.

Отличить прибор можно и по количеству контактов в нижней части, которые служат для подсоединения питающих проводов и отвода на автоматические выключатели помещения. Схема подключения довольно проста: на клеммы заводятся нулевой и фазный провода, которые далее распределяются в зависимости от особенностей монтажа.

Трехфазные

Это устройство предназначено для подсоединения к трех- или четырехпроводным сетям, которые имеют напряжение 380V. Такие аппараты применяются в промышленных помещениях с множеством агрегатов, потребляющих большое количество электроэнергии. Но счетчик может использоваться и в бытовых условиях при площади помещения более 100 м2 или особом типе сетей, которые встречаются в многоэтажных объектах, оснащенных электрическими плитами.

Многофазный счетчик отличается большим размером, что определяется количеством клемм. В стандартной четырехпроводной сети к аппарату подводятся три фазы и один ноль. Соответственно, такое же число контактов требуется для отвода на помещение. Для быстрого определения разновидности на корпусе присутствуют обозначения: подходящее напряжение – 3 х 230/400V и сила тока 5/10 (60–100) А. ИПУ с тремя фазами может устанавливаться в стандартные сети на 220 вольт.

Внимание! Часто встречающееся название «двухфазный» – обиходное наименование, такого вида счетчиков не существует. Под этим словом подразумевается однофазный двухзонный прибор, использующийся для расчета в режиме «день/ночь».

Затраты на покупку и установку трехфазного электросчетчика оправданы только в больших квартирах и частных домах с серьезной энергетической нагрузкой

Количество тарифов

Энергосберегающие устройства становятся все более востребованными, такие ИПУ снимают показания в разные периоды времени, а каждый интервал рассчитывается по своей стоимости.

Однотарифные

Это стандартные домашние и квартирные одно- или трехфазные электросчетчики, осуществляющие учет показаний без разделения на зоны. Такой вариант не способствует экономии по оплате за свет, поэтому подходит при небольшом потреблении ресурса или отсутствии возможности перехода на другую тарификацию. При желании заменить простой прибор на более экономичный необходимо обратиться к исполнителю коммунальных услуг, который предоставит сведения по существующим режимам энергопотребления.

Многотарифные

Такие счетчики отличаются от обычных тем, что производят дифференцированный расчет потребленной электроэнергии. Для этого механизм оснащается специальным программным обеспечением, которое подлежит обязательной настройке.

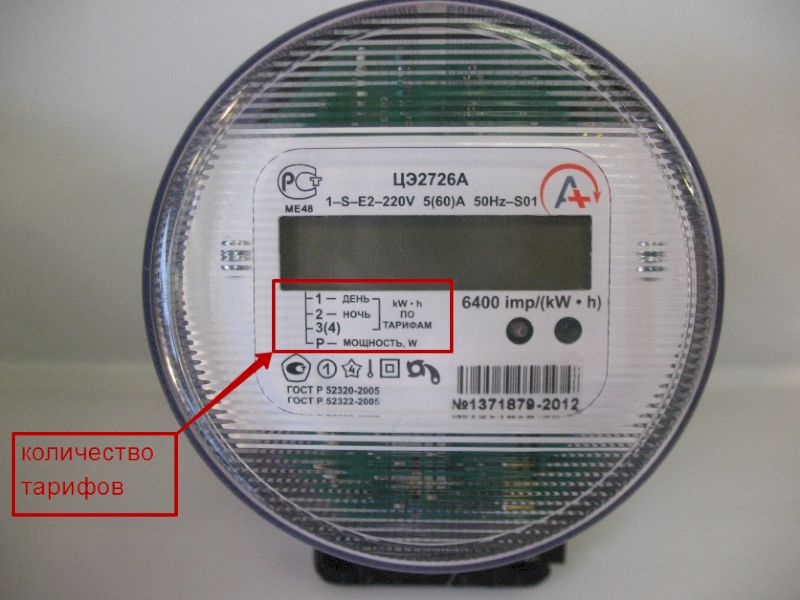

Перед покупкой многотарифного счетчика следует удостовериться, что использование таких ИПУ является возможным в вашем регионе

Умные приборы учета подразделяются на несколько групп:

  • Двухтарифные. Это наиболее распространенный вариант, который ошибочно называют двухфазовым. 24 часа делятся на два временных промежутка: Т1 – день (с 7.00 до 23.00) и Т2 – ночь (с 23.00 до 7.00). Такое разделение самое эффективное, если основные энергозатраты приходятся на темное время суток.
  • Трехтарифные. Отличаются от двухрежимных большим количеством зон, но имеют более выгодные тарифы. Стандартное разделение на временные отрезки: Т1 – пиковая зона (с 7.00 до 11.00 и с 17.00 до 21.00), в эти часы стоимость за кВт наиболее высокая; Т2 – ночной период (с 23.00 до 7 утра); Т3 – полупик (с 10.00 до 17.00 и с 21.00 до 23.00). Трехзонные электрические устройства лучше выбирать в ситуациях, если имеется возможность реальной экономии.

Читайте также: как правильно снимать показания счетчиков электроэнергии

Некоторые производители выпускают счетчики, которые можно запрограммировать на снятие показаний, рассчитываемых в пиковые часы с применением разных повышающих коэффициентов. Такие приборы не предназначены для широкого использования, на данный момент для населения доступны только двухставочные трехтарифные счетчики.

Следует знать! Современные многотарифные устройства обладают расширенным функционалом, в том числе могут сохранять и передавать собранную информацию. Но такие интеллектуальные разновидности довольно дорогие и не всегда экономные.

Включение ИПУ в электрическую цепь

Чтобы подключить счетчик для квартиры или дома, нужно руководствоваться оптимальной схемой соединения.

Прямое

Встречается наиболее часто и подходит как для частных жилых объектов, так и для коммерческой недвижимости.

Начальная группа проводов сразу распределяется на контактах электросчетчика, фазы подключаются в заданной последовательности: вход – нагрузка. Эти же действия осуществляются с нулем.

Такой порядок позволяет выполнить монтаж даже без опыта.

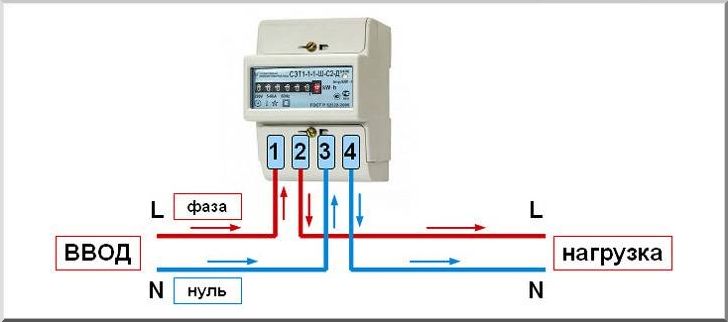

Для человека, знакомого с основами электротехники, самостоятельное подключение однофазного электрического счетчика зачастую не составляет большой сложности

Трансформаторное

Это включение требует определенных навыков, поскольку подразумевает точный порядок распределения элементов. Такой способ подходит в ситуациях, когда общая нагрузка больше 100А.

План соединения для трехфазного оборудования:

  1. Счетчик и разделительные трансформаторы устанавливаются в щиток. Важно следить за правильностью (соблюдать полярность) и удобством расположения деталей.
  2. От выводов трансформатора И1 и И2 последовательно протягиваются провода на клемму ИПУ. Схожие действия выполняются с шиной ТА Л1.
  3. Все фазы поэтапно подключаются к прибору учета электроэнергии через трансформатор. С нулевой шины нейтральный провод соединяется с соответствующим контактом считывающего устройства.
  4. После того как основная группа собрана, подсоединяются вводные и отводящие силовые кабели. Для точности рекомендуется учитывать схему, которая присутствует на самом механизме и в техническом паспорте изделия.

Любое нарушение последовательности или полярности приведет к ошибочному снятию показаний.

Учитывается, что такой способ больше подходит для производственных и промышленных объектов.

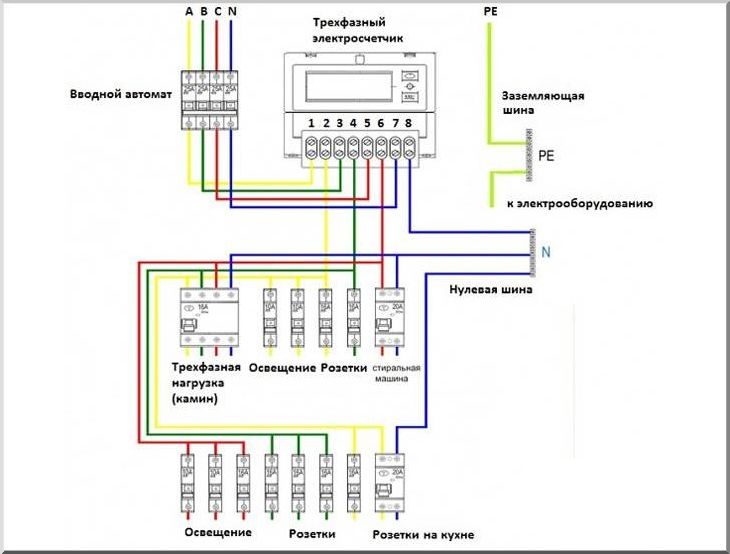

Схема подключения и разводки трехфазного счетчика существенно отличается от обустройства однофазного ИПУ, поэтому монтаж подобных приборов учета желательно осуществлять на этапе строительства дома или при капитальном ремонте

Какой счетчик электроэнергии лучше поставить

Правильный выбор ИПУ зависит от типа помещения.

Квартира

В жилом объекте рекомендуется установить электросчетчик, который будет подходить к типу сетей и сочетаться с доступными тарифами.

Необходимо обращать внимание на следующие факторы:

  • Если в квартире нет энергоемкого оборудования, то лучший вариант – простой однофазный прибор.
  • При возможности подключения к тарифу с различными временными зонами нужно выбрать оптимальный режим потребления. Если можно перенести основные энергозатраты на ночной период, лучше отдавать предпочтение двухтарифным ИПУ.
  • Более сложное разделение на зоны (Т1, Т2 и Т3) рекомендуется выбирать при возможности снизить расход энергии в самый дорогостоящий период.

На сегодняшний день увеличивается популярность устройств, которые дистанционно передают показания собственнику или ресурсоснабжающей организации. Но эта разновидность требует наличия определенной технической базы.

Частный дом или дача

Для таких объектов действуют те же правила, что и для квартиры, но с учетом некоторых нюансов. Многие собственники сталкиваются с необходимостью размещения счетчика на улице. Это объясняется требованиями энергосбытовых компаний.

В такой ситуации нужно учитывать следующие правила:

  1. Прибор должен иметь допуск на использование при низкой температуре.
  2. Ввиду того что электронные изделия с ЖК экраном плохо справляются с уличными условиями, рекомендуется выбирать счетчики с механическим циферблатом.
  3. Если загородный дом имеет большую площадь и питание требуется также дополнительным помещениям, то лучше установить трехфазный аппарат.
  4. Для удобства можно использовать прибор с дистанционным снятием показаний. Удаленную передачу данных могут осуществлять только определенные устройства.
  5. Если планируется монтаж солнечных батарей с подключением к существующей сети, необходим специальный двунаправленный ИПУ. Дело в том, что реверсивный счетчик крутится в обе стороны, поэтому при отдаче излишков электроэнергии в сеть начисление не происходит. Но перед покупкой двухстороннего механизма нужно получить у энергосбыта список моделей, которые допускаются к эксплуатации.

Гараж

Для такого помещения действуют стандартные правила:

  • Если объект не планируется использовать в качестве мастерской, то приобретается однофазный однотарифный прибор. При размещении оборудования предпочтение отдают трехфазным моделям.
  • Если несколько гаражей объединены в систему, то для мониторинга потребления электроэнергии применяется многоканальный счетчик.

Остальные рекомендации совпадают с теми, которые действуют для частного дома.

Рейтинг электросчетчиков по отзывам покупателей

Обзор наиболее популярных приборов учета электроэнергии, составленный на основании мнения реальных пользователей:

Место Наименование Баллы
Однофазные однотарифные
1 «Нева 102 1SO» 10
«Пума — 103.3М» 10
«Лейне Электро-01» 10
2 «Энрон Топаз 101-5 (60) -Ш2Р1М» 9
«Меркурий 201.7 (8)» 9
3 «МЗЭП Агат 1-1» 8
4 «КоммунарСчетМаш» СО-ЭА09 2
Однофазные многотарифные
1 Iskra ME162 10
Matrix AMM MTX 1A10.DF.2Z0-CO4 10
«Нева МТ 124 AS OP» 10
2 «Каскад-1МТ-W1-OV3» 9
«МЗЭП Агат 2-32» 9
«Нева МТ124 ОР 5» 9
3 «Энергомера СЕ 208» 8
4 «ЛЕНЭЛЕКТРО 221 РО» 6
5 «ЭнергоУчет ЭУ20-33» 4
6 «ЛЕНЭЛЕКТРО ЛЕ2» 2
«Нева МТ 1» 2
Трехфазные
1 Echelon ЕМ-1023 10
«Нева 306 1SO» 10
2 «Матрица np545» 8
3 «Меркурий 230 АМ-01» 7
4 «Меркурий 231 АТ-01I» 5
5 «Скат EKF 301м/1-10 (100) ш р» 4
