Узел учета тепловой энергии

Оценку и снятие параметров поступающего в многоквартирный дом ресурса осуществляет узел учета тепловой энергии. Комплекс — совокупность множества функциональных устройств, которые анализируют, контролируют и регистрируют получаемые сведения. Система объединяет несколько модулей: удается получить полную и достоверную картину количества и качества поставляемого ресурса.

Что такое тепловой узел

Повсеместное внедрение энергосбережения, которое потребовало от собственников жилых помещений осуществить установку индивидуальных приборов учета, затронуло и общие системы подачи коммунальных ресурсов. Для этих целей потребовалась разработка принципов действия узла учета тепловой энергии.

Назначение

УУТЭ — техническая система, состоящая из устройств и агрегатов, установленных на участках начальной подачи теплоснабжения в многоквартирный дом, которая позволяет решать следующие задачи:

1. Учет фактического объема поступающего ресурса и тепловой энергии. Избавляет от необходимости оплачивать потери, которые снабжающая компания несет из-за износа или повреждения линий.
2. Контроль реальных показателей теплоносителя. Функция обеспечивает оценку действительного состояния подаваемого ресурса согласно нормам.
3. Регистрация имеющихся параметров. Сохранение получаемой информации позволяет проводить комплексный анализ состояния системы, потребления и функционирования.

Узел учета используется для проведения коммерческой оценки теплоносителя и тепловой энергии в рамках исполнения Федерального закон от 27.07.2010 № 190-ФЗ. Осуществляется удобный и выгодный взаиморасчет со сбытовой организацией. При правильно налаженном оборудовании собственники могут добиться реальной экономии.

Устройство

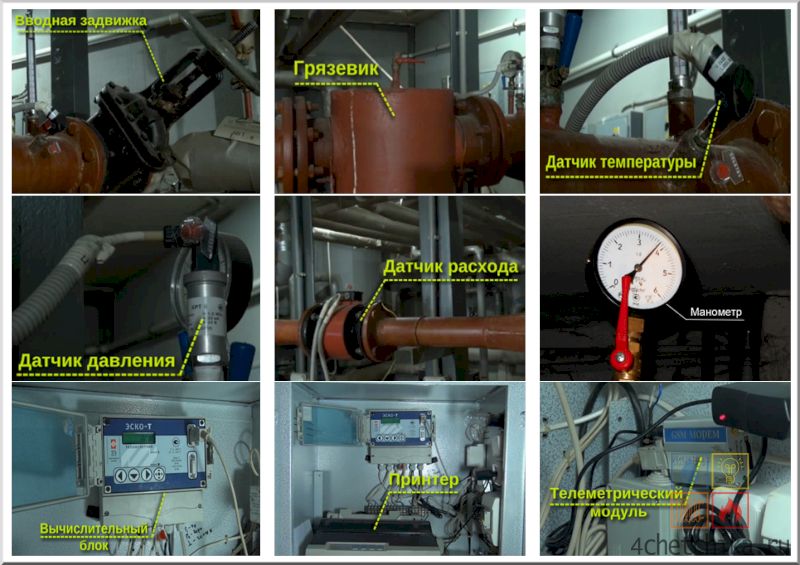

Стандартный проект УУТЭ предполагает определенный перечень обязательных элементов и включает следующие механизмы:

1. Запорные агрегаты. Отсекают подачу ресурса.
2. Грязевик или фильтры. Препятствуют проникновению взвеси и уберегают остальные приборы и общую систему от порчи, засорения.
3. Термопреобразователь, который связан со счетчиком. Аппарат чаще всего вваривается во входную трубу.

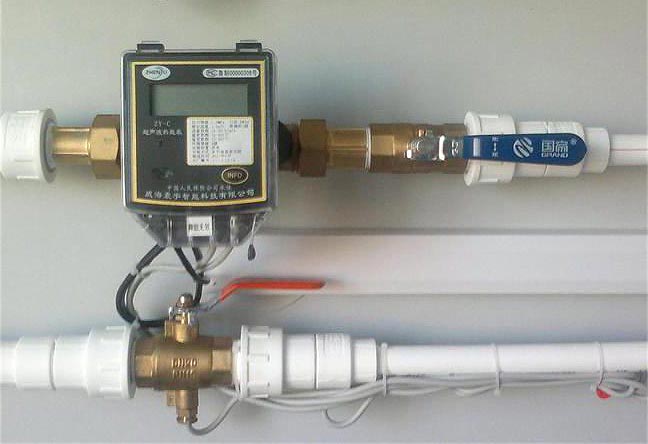

4. Прибор учета тепловой энергии (вычислитель). Современные модели решают целый комплекс задач, от измерения до вычисления разных параметров.
5. Датчик давления. Монтаж обязателен, если многоквартирный объект потребляет тепла более 0,5 Гкал/час.
6. Отдельно устанавливаются простой манометр и жидкостный термометр. Это вспомогательные элементы для обслуживающего персонала.
7. Преобразователь расхода, после которого размещается задвижка.

Система устанавливается на входящем трубопроводе. На обратном участке будут находиться грязевик и термодатчик.

Схемы узлов учета

Популярностью пользуется несколько вариантов создания системы пунктов тепла. Схемы подключения горячей воды:

1. Последовательное двухступенчатое. Классическое решение, при котором происходит разделение на два участка. Первый представляет собой входной трубопровод системы отопления, а второй — обратный. Удобство схемы в отсутствии необходимости наличия сетевой воды. Есть ряд существенных минусов, среди которых выделяют потребность в реализации системы автоматизированного регулирования, правильно распределять тепло.
2. Параллельное одноступенчатое. Стандартный вариант, отличающийся простотой. Основная проблема — значительный расход сетевой воды, которая служит для создания водоснабжения. Принцип подключения: к системе отопления параллельно подключаются трубы подачи горячей воды.
3. Смешанное двухступенчатое. Универсальное решение, которое позволяет быстро проводить нужные настройки. В отличие от предыдущего варианта, происходит последовательное подключение, а принцип реализации практически идентичен первой разновидности.

Многое зависит от особенностей многоквартирного дома и функционирующей системы отопления.

Установка УУТЭ

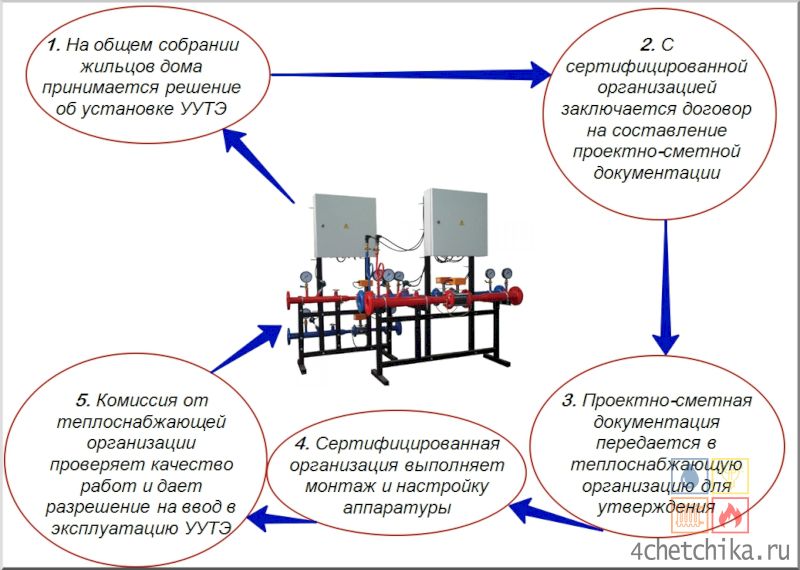

Чтобы смонтировать узел учета тепла, нужно действовать по определенной инструкции:

1. В зависимости от формы управления многоквартирным домом проводится собрание, которое должно разрешить работы и согласовать порядок выплат (целевого расходования средств).
2. Первоначально проводятся расчетные процессы. Процедуры выполняют специалисты, которые занимаются проектированием объектов теплоснабжения. Только после составления технической документации можно переходить к следующему этапу.
3. Подается заявление на согласование работ в теплоснабжающую организацию. Без законных причин компания не может отказать в установке.
4. После уточнения нюансов и получения разрешения проводится монтаж согласно утвержденной схеме. Оборудование программируется и настраивается.
5. Комиссия от теплоснабжающей организации проверяет работоспособность теплового узла и принимает систему для коммерческого учета потребления ресурса.

Все приборы должны размещаться так, чтобы обеспечивать удобство контролирования, снятия и отладки.

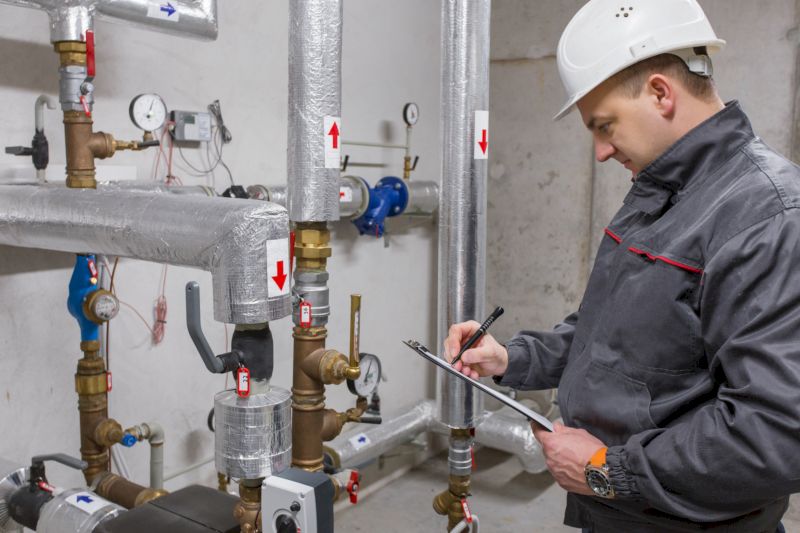

Техническое обслуживание

Процесс дальнейшей эксплуатации:

1. Все приборы, как и квартирные ИПУ, проходят опломбировку.
2. Любые вмешательства допускаются только с ведома снабжающей организации.
3. Поддерживать работоспособность и выполнять настройку должны лица с соответствующей квалификацией.

Чтобы избежать лишних проблем, рекомендуется для обслуживания привлекать специализированные компании или теплоснабжающую организацию.
