Установка электросчетчика является ответственным процессом, требующим соответствующих навыков. При монтаже и подключении прибора нужно учитывать все имеющиеся нюансы и правила. Это позволит осуществить работы без ошибок и избежать серьезных проблем в дальнейшем.
Виды электросчетчиков
Законодательство предусматривает оснащение счетчиками электроэнергии всех жилых и нежилых объектов, ответственность за это лежит на собственнике помещения.
Для удобства населению предлагаются различные варианты устройств:
- Механические или индукционные. Довольно широко распространены, поскольку устанавливались повсеместно на протяжении длительного периода времени. Отличаются надежностью и долговечностью, но на данный момент такие ИПУ постепенно теряют популярность из-за низкого класса точности. Принцип работы заключается в образовании магнитного поля между двумя катушками, которое заставляет крутиться счетный механизм.
- Электронные. Современные устройства, гарантируют предельную точность, поскольку измерение силы тока и напряжения не требует наличия магнитного поля, что избавляет от потерь. Такой электросчетчик имеет много преимуществ, но при сбоях и перепадах может выйти из строя.

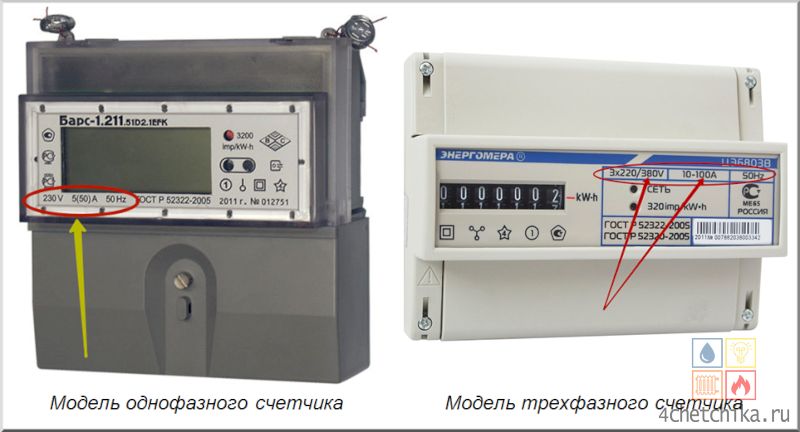

Выделяют виды ИПУ в зависимости от типа питания:
- Однофазные. Самый распространенный вариант, подходят для жилых и небольших бытовых помещений. Монтируются на двухпроводных сетях со стандартным напряжением 220 вольт.
- Трехфазные. Используются для технических и промышленных объектов, а также частных домов и квартир, оборудованных мощными электрическими приборами. Подходят для трех- и четырехпроводных сетей с напряжением 380V.
Для экономии разработаны следующие разновидности счетчиков электроэнергии:
- Однотарифные. Стандартный вариант, который учитывает расход в круглосуточном режиме по единой цене.
- Многотарифные. Разделяются на зоны по времени суток: двухтарифные и трехтарифные. При использовании электричества в ночной период достигается существенная экономия, но в часы пик тариф максимальный.
Подробнее о том, какой счетчик электроэнергии лучше поставить в квартире.
Следует знать! Обслуживающие организации не могут заставить собственника помещения установить ИПУ, но в этом случае расчет платежа осуществляется по нормативу с повышающим коэффициентом, что приводит к начислению значительных сумм.
Правила установки
Монтаж и подключение прибора учета электроэнергии осуществляется согласно рекомендациям, прописанным в ПУЭ:
- Помещение должно быть сухим. Если планируется расположение на столбе или фасаде здания, то устройство должно иметь пометку, что подходит для уличной установки при температуре до –40 градусов.

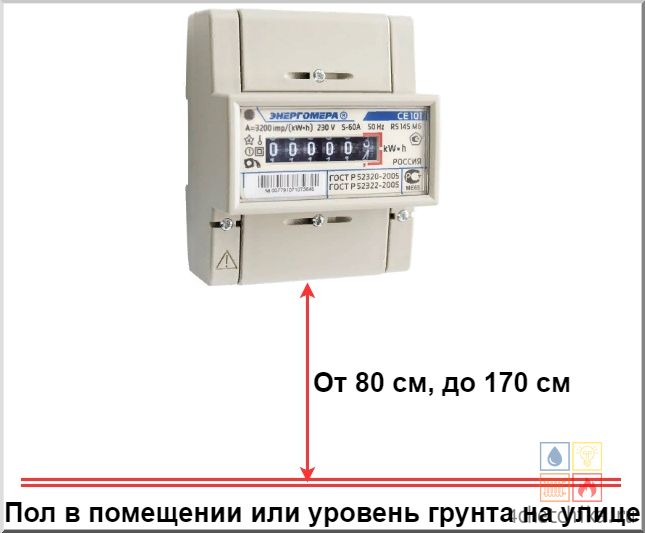

- Высота от пола – от 80 до 170 см. Допускается размещение ниже 0,8 м, но при условии отступа 40 см.
- Механизм и дополнительные элементы помещаются в щиток или специальный бокс. Все детали должны быть хорошо зафиксированы.
- Подключая электросчетчик нужно исключить любые незаконные подсоединения, которые могут быть выполнены до места монтажа устройства.
- Рекомендуется оставлять запас токоведущих проводов, чтобы обеспечить удобство при замене или иных действиях и исключить необходимость наращивания.
- Электропроводка не должна иметь скрутки и спайки, при повышенной ломкости элементов требуется полная замена подводящего участка.
- ИПУ размещается строго горизонтально, перекосы могут привести к нарушению функционирования.
- Все провода маркируются или подключаются согласно принятой цветовой идентификации.
Существующие требования должны обязательно соблюдаться, отклонение от правил, влияющее на работу и безопасность, приведет к невозможности ввода устройства в эксплуатацию.
Место установки
Для размещения ИПУ электроэнергии существуют нормы, которые регламентируют порядок действий.
Многоэтажный дом
Такие строения возводятся с соблюдением множества технических правил, что гарантирует удобную и безопасную подачу электроэнергии. Под приборы учета отводится специальная щитовая на лестничной площадке.
В современных многоквартирных домах ИПУ чаще всего устанавливаются непосредственно в квартире. Это не только позволяет собственнику контролировать показания, но и обеспечивает сохранность механизма, за которую отвечает именно владелец жилья.
Частный или дачный дом
Наиболее распространенным вариантом размещения электросчетчика является столб, от которого отводятся провода для подключения, что ограничивает возможность незаконного подсоединения. Но поскольку место находится на улице, обеспечение сохранности устройства становится затруднительным.
Допускается монтаж прибора в защитном боксе на специальной трубостойке или столбе на огороженной территории. Место установки не должно быть захламлено или труднодоступно.
Закон не запрещает ставить ИПУ непосредственно в помещении, что особенно актуально для сезонно посещаемой дачи или частного дома, который был ранее оснащен электросчетчиком внутри. Но согласование таких работ может потребовать обращения в суд, который не всегда становится на сторону собственника.
Гараж
При наличии на объекте энергоемкого оборудования устанавливается трехфазный счетчик. Если помещение используется только для хранения транспортного средства или каких-либо вещей, то достаточно однофазного.
Порядок размещения зависит от конкретной ситуации. Допускается монтаж ИПУ на улице: для этого подходит близко расположенный столб или специальная конструкция. Внутренняя фиксация производится согласно стандартным требованиям подключения.
На заметку! Важно обеспечить беспрепятственный доступ представителям обслуживающей организации к счетчику электрической энергии, защитный бокс должен легко открываться для проверки.
Установка счетчика электроэнергии в частном доме
Чтобы подключить прибор учета правильно, необходимо действовать по инструкции.
Порядок выполнения работ
Размещение ИПУ в доме требует определенных навыков. Важно точно рассчитать планируемую мощность, которая зависит от наличия электрического оборудования. Исходя из этого значения, определяется тип прибора: одно- или трехфазный.
Этапы согласования и установки:
- Заявление о необходимости подсоединения строения к энергосети подается в соответствующую организацию. Указывается нужная мощность, подкрепляемая расчетами, обязательно вписывается модель и тип электросчетчика. Уполномоченное лицо выдает стандартный договор и предоставляет технические условия, необходимые для подключения. Может понадобиться согласование отдельных деталей.
- Составляется индивидуальный проект. Для этих целей привлекается специалист сбытовой компании или сертифицированная фирма.
- После уточнения всех нюансов и получения разрешения можно монтировать бокс и размещать индивидуальный прибор учета.
- Чтобы опломбировать счетчик электроэнергии, в случае проведения монтажных работ самостоятельно или сторонней организацией, нужно вызвать сотрудника энергосети. Он проверит подключение и, если все правильно, осуществит пломбировку и составит соответствующий акт. С этого момента электросчетчик считается введенным в эксплуатацию.
При отсутствии опыта и навыков рекомендуется привлекать специалистов.
Вынос прибора на улицу
На данный момент из-за требований Энергосбыта ставить счетчик не внутри помещения, а снаружи возникают некоторые разногласия. Предоставляются различные варианты расположения: фасад, столб или специально возведенная конструкция.
Представители компании ссылаются на Постановление Правительства РФ от 4 мая 2012 г. № 442. Действительно, в законе сказано, что ИПУ должны монтироваться по границе балансовой принадлежности энергосетей компании и участка собственника объекта. Под этой территорией подразумевается фасад здания или пограничный столб, поэтому многих владельцев частных домов обязывают выносить устройство на улицу.
Но при нежелании менять место размещения прибора учета электроэнергии собственник может апеллировать к ПЭУ, где указанно, что механизм должен находиться в сухом помещении с температурой не ниже 0 °C. К тому же за сохранность ИПУ, согласно ГК РФ и ПП РФ № 354, отвечает непосредственно потребитель. Таким образом, если владелец обеспечивает удобный беспрепятственный доступ к электросчетчику, переустанавливать его не нужно.
Следует знать! Поскольку существующие требования противоречат друг другу, при невозможности прийти к компромиссу собственнику необходимо обратиться в контролирующий орган, прокуратуру или суд.

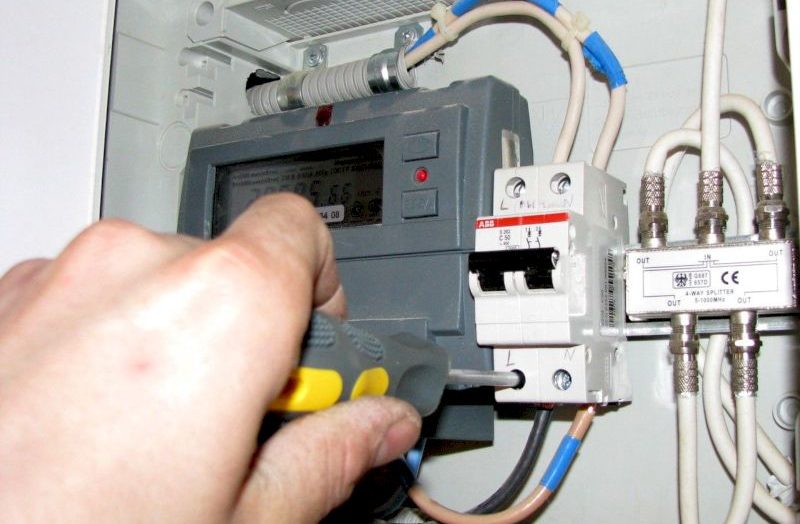

Установка однофазного счетчика своими руками
Чтобы самостоятельно выполнить монтаж, рекомендуется действовать последовательно.
Что потребуется?
Для работы нужно подготовить:
- Автоматы. Для отключения в случае возникновения нештатной ситуации.
- ДФ или УЗО, которые разрывают цепь при утечке или замыкании.
- Бокс или специальный шкаф. Вариант выбирается в зависимости от места установки.
- Дин-рейки для фиксации оборудования.
- Переходники, шины и дополнительные элементы для подключения различных частей.
- Индикаторы и ограничители напряжения.
- Стандартный набор инструментов.
- Однофазный счетчик электроэнергии. Модель подбирается в зависимости от ситуации, популярностью пользуются устройства марки «Энергомера»
Выполнение монтажных работ
Установка оборудования и комплектующих:
- В заданном месте выставляется бокс или шкаф, внутри фиксируются детали для навешивания. Проверяется надежность и жесткость конструкции. Учитывается, что нужно соблюдать высоту и доступность.
- Монтируется двухполюсный автоматический выключатель для быстрого обесточивания домашней сети. Он устанавливается перед ИПУ, что прописано в ПЭУ.
- На дин-рейку навешивается новый прибор учета, проверяется ровность и надежность размещения.
- При желании монтируется УЗО. Этот этап можно пропустить и сразу поставить однополюсные автоматы.
- Внизу бокса фиксируется нулевая шина, подготавливаются провода для создания перемычек.

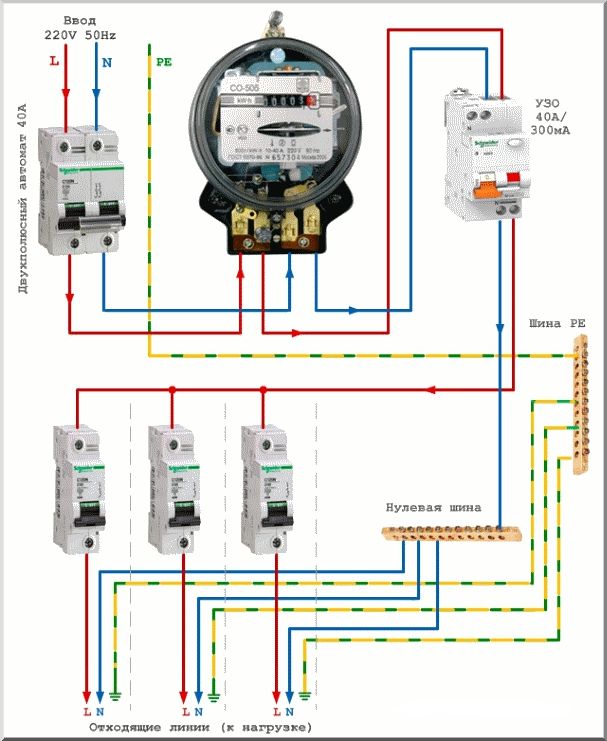

Как подключить электросчетчик
Соединять оборудование нужно по схеме:
- Питающая жила разъединяется и последовательно заводится в разъемы двухполюсного автомата (сверху). Для удобства нужно использовать цветную идентификацию или маркировать фазу и ноль.
- Подсоединяется счетчик. Порядок клемм на устройстве можно посмотреть в паспорте.
- От фазного контакта вводного автомата протягивается перемычка до ИПУ, точка подключения на механизме чаще всего находится в самом начале.
- Фиксируется нулевой провод. Он должен идти от двухполюсного автомата до клеммы счетчика (у большинства изделий №3), но не соприкасаться с предыдущим.
- Фаза с ИПУ отводится на однополюсные автоматы или УЗО (может находиться в системе до или после автоматов, второй вариант более предпочтительный). Ноль фиксируется на расположенную внизу шину.
- Заводится «земля» (при наличии) и через переходную деталь сразу направляется на подключаемое оборудование, минуя дополнительные комплектующие.
На этом этапе электросчетчик считается подключенным. Для подсоединения дома от автоматов в коробку распределения пускается фаза, а от нулевой шины – ноль.
Внимание! Все работы осуществляются при обесточенной сети. Провода, выступающие в роли перемычки, зачищаются и фиксируются к контактам так, чтобы исключить выступ оголенной части. Винты клемм протягиваются несколько раз.
Особенности установки счетчика электроэнергии в квартире
Для экономии рекомендуется монтировать специальные приборы, которые фиксируют расход по временным зонам.

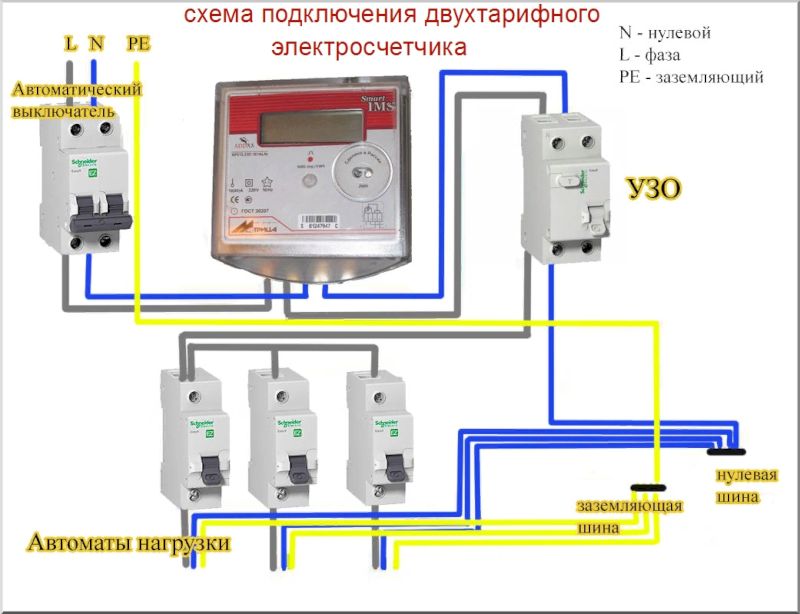

Схема подключения двухтарифного ИПУ
Порядок подсоединения такого механизма не сильно отличается от однофазного и трехфазного устройства. Единственная разница – большее количество контактов, что требует применения подходящих автоматов.
Последовательность действий:
- В систему встраивается вводный элемент, от которого пускаются перемычки к счетчику.
- Монтируются УЗО или однополюсные автоматы. Для трехфазного прибора в сеть устанавливается автомат трехфазной нагрузки.
- Фазные контакты соединяются между собой, ноль отводится на шину.
- Выполняется настройка. Для этого нужно вызвать специалиста энергосбытовой компании.
Если собственник выполняет подключение сам, важно соблюдать схему, представленную в технической документации.
Как зарегистрировать новый счетчик
Ввод прибора в эксплуатацию осуществляется в обязательном порядке, иначе показания не будут учитываться.
Процедура регистрации в 2019 году:
- Исполнителю коммунальных услуг (УК, ТСЖ, Энергосбыт) подается заявка. В документе прописываются все сведения ИПУ, личные данные и адрес. Прилагается копия паспорта изделия.
- В назначенное время придет сотрудник и проверит работоспособность механизма и правильность монтажа. При необходимости выполняется настройка.
- Если замечаний нет, то производится опломбировка и составляется соответствующий акт.
- Подтверждающий документ самостоятельно или через специалиста передается обслуживающей компании.
После выполнения всех процедур электросчетчик считается зарегистрированным и введенным в эксплуатацию.
